Vai trò của ATS hoặc contactor 2NO2NC trong hệ năng lượng mặt trời: có đáng lựa chọn?

Trong một hệ năng lượng mặt trời có lưu trữ, việc chuyển đổi giữa điện lưới, điện từ biến tần và nguồn dự phòng cần được thực hiện nhanh, đúng thứ tự và an toàn. Đây là lúc ATS hoặc contactor 2NO2NC phát huy vai trò. Nhiều hộ gia đình, trang trại và nhà xưởng lắp điện mặt trời nhưng chỉ chú ý đến tấm pin, biến tần và pin lưu trữ mà bỏ qua tủ chuyển nguồn. Khi mất điện, hệ thống có thể không cấp điện đúng tải ưu tiên, phát sinh dòng hồi tiếp hoặc khiến thiết bị bảo vệ tác động liên tục. Qua thực tế thi công tại Việt Nam, ATS và contactor 2NO2NC không phải lúc nào cũng bắt buộc, nhưng rất cần khi hệ thống có nhiều nguồn điện, yêu cầu cấp điện liên tục hoặc cần tách riêng tải quan trọng.

ATS trong hệ năng lượng mặt trời là gì?

hệ thống năng lượng mặt trời

ATS là viết tắt của Automatic Transfer Switch, thường được gọi là bộ chuyển nguồn tự động. Thiết bị này theo dõi tình trạng của hai hoặc nhiều nguồn điện, sau đó chuyển tải từ nguồn này sang nguồn khác theo một logic đã cài đặt. Trong hệ điện mặt trời, các nguồn thường gặp gồm điện lưới, đầu ra AC của biến tần hybrid và máy phát điện dự phòng.

Ví dụ, khi điện lưới ổn định, tải trong nhà có thể sử dụng điện lưới hoặc điện từ biến tần theo cấu hình ưu tiên. Khi lưới mất điện, ATS tách nguồn lưới và đưa tải ưu tiên sang đầu ra dự phòng của biến tần. Nếu pin lưu trữ xuống thấp, hệ thống có thể chuyển sang máy phát hoặc ngắt các tải không cần thiết.

Điểm quan trọng của ATS là phải bảo đảm hai nguồn không nối song song ngoài kiểm soát. Nếu nguồn điện lưới và nguồn từ biến tần cùng đấu vào một thanh cái mà không có cơ cấu liên động, có thể xảy ra dòng hồi tiếp, chập mạch hoặc nguy hiểm cho nhân viên điện lực. Vì vậy, ATS cần phối hợp với aptomat, thiết bị chống sét, bảo vệ quá dòng và hệ thống tiếp địa.

Contactor 2NO2NC và biến tần phối hợp ra sao?

hệ thống năng lượng mặt trời

Contactor 2NO2NC là contactor có hai tiếp điểm thường mở, ký hiệu NO, và hai tiếp điểm thường đóng, ký hiệu NC. Khi cuộn hút chưa được cấp điện, tiếp điểm NO ở trạng thái hở còn tiếp điểm NC ở trạng thái đóng. Khi cuộn hút hoạt động, trạng thái này thay đổi. Nhờ đó, contactor vừa đóng cắt mạch lực vừa cung cấp tín hiệu điều khiển hoặc liên động cho mạch khác.

Trong một tủ điện hybrid, contactor 2NO2NC có thể được dùng để chọn nguồn cho tải ưu tiên. Một contactor đảm nhiệm đường điện lưới, contactor còn lại đảm nhiệm đường điện từ biến tần. Hai contactor phải có liên động cơ khí hoặc liên động điện để không thể đóng cùng lúc. Đây là yêu cầu rất quan trọng, đặc biệt với hệ thống một pha dùng chung dây trung tính hoặc hệ ba pha có tải lớn.

Contactor không tự biết điện lưới đang mất hay pin lưu trữ còn bao nhiêu năng lượng. Nó chỉ thực hiện lệnh đóng hoặc ngắt do mạch điều khiển, rơ-le giám sát điện áp, bộ điều khiển của biến tần hoặc ATS gửi đến. Vì vậy, nếu chỉ lắp contactor mà thiếu logic điều khiển, hệ thống có thể chuyển nguồn sai thời điểm.

Trong thực tế, contactor phù hợp với các tủ điện hybrid có sơ đồ rõ ràng, dòng tải xác định và cần tùy biến theo công trình. ATS tích hợp sẵn thường thuận tiện hơn cho việc giám sát nguồn, nhưng contactor rời cho phép kỹ thuật viên chủ động thiết kế mạch điều khiển, bổ sung bảo vệ và xử lý các tình huống đặc thù.

Vai trò của tấm pin, biến tần và pin lưu trữ

hệ thống năng lượng mặt trời

Tấm pin là nơi biến đổi bức xạ mặt trời thành dòng điện một chiều. Sản lượng của tấm pin phụ thuộc vào hướng lắp, độ nghiêng, bóng che, nhiệt độ, bụi bẩn và chất lượng đấu nối. Tấm pin không thể cấp trực tiếp cho hầu hết thiết bị gia dụng vì điện tạo ra là DC, trong khi tải thông thường sử dụng AC.

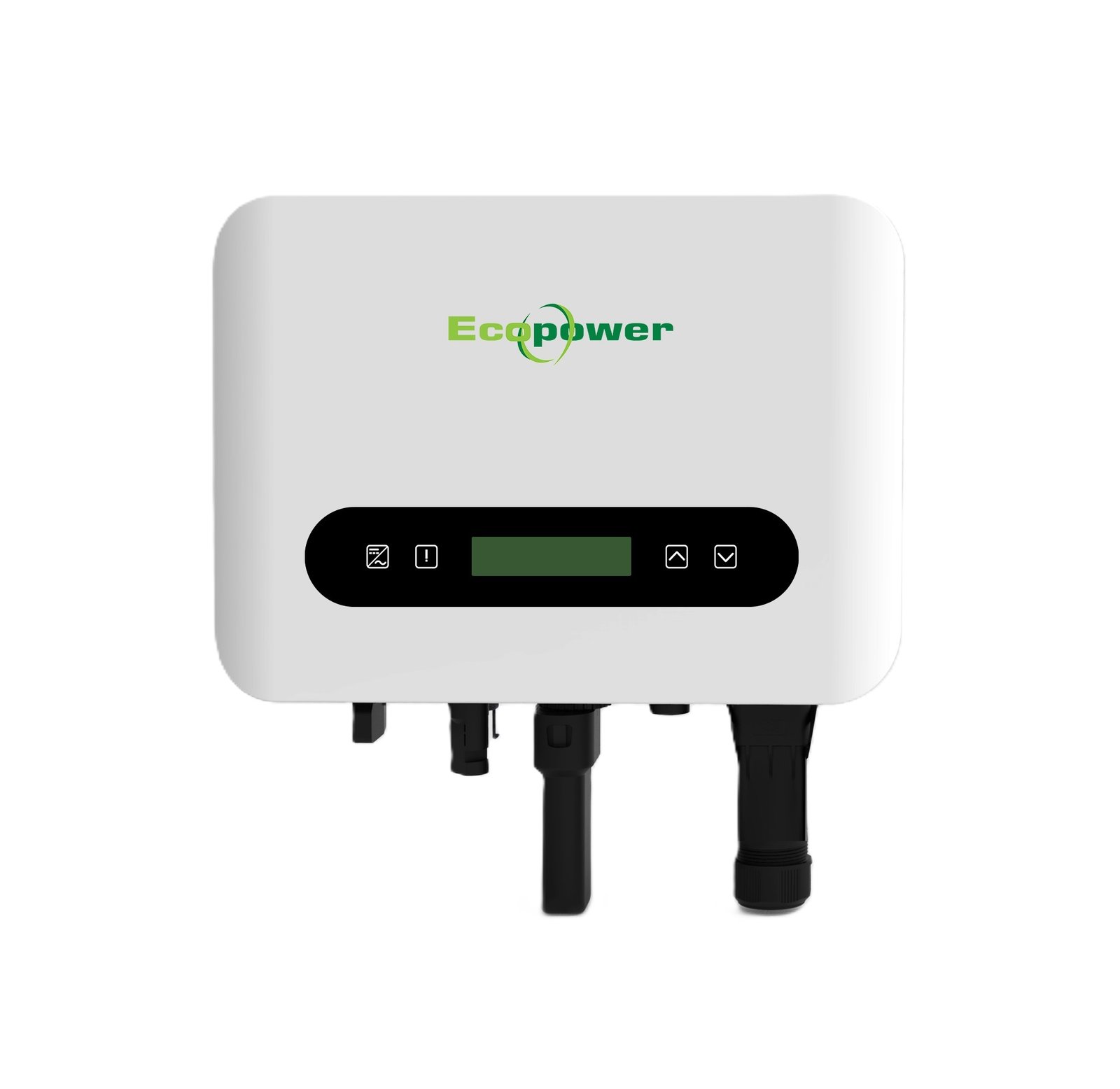

Biến tần đảm nhiệm việc chuyển điện DC từ tấm pin hoặc pin lưu trữ thành điện AC phù hợp với tải. Với hệ hòa lưới, biến tần đồng bộ với điện lưới và thường ngừng cấp điện khi lưới mất để bảo vệ nhân viên sửa chữa. Do đó, một hệ hòa lưới thông thường không thể tự cấp điện khi mất lưới, dù tấm pin vẫn đang có nắng.

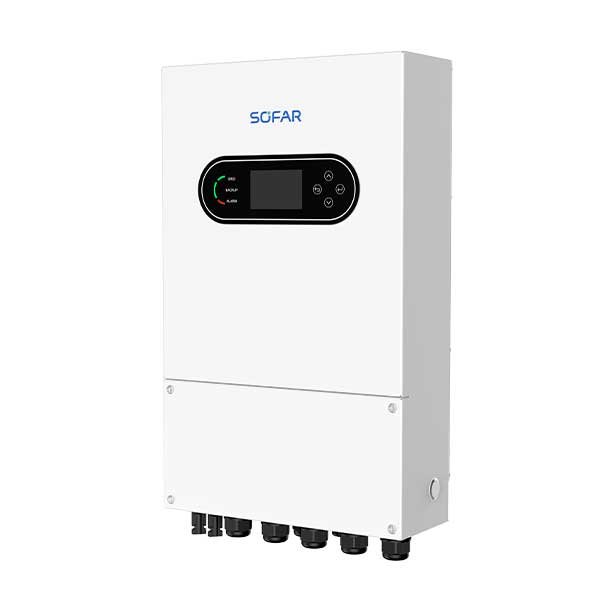

Biến tần hybrid có thêm bộ điều khiển sạc, cổng kết nối pin lưu trữ và đầu ra dự phòng. Khi có nắng, điện từ tấm pin có thể cấp cho tải, sạc pin lưu trữ hoặc phát lên lưới tùy cấu hình. Khi mất điện, biến tần hybrid tạo ra một mạng điện riêng cho tải dự phòng. ATS hoặc contactor lúc này có nhiệm vụ chuyển đúng nhóm tải sang đầu ra dự phòng, không để nguồn dự phòng liên kết sai với điện lưới.

Pin lưu trữ quyết định thời gian hệ thống duy trì tải khi không có nắng hoặc khi điện lưới bị gián đoạn. Dung lượng pin không chỉ tính theo tổng công suất thiết bị mà còn phải xét thời gian sử dụng, công suất xả liên tục, dòng khởi động của động cơ và giới hạn xả an toàn. Nếu chọn tải dự phòng quá lớn, pin lưu trữ sẽ cạn nhanh và biến tần có thể ngắt bảo vệ.

Tủ điện hybrid và sơ đồ chuyển nguồn an toàn

Tủ điện hybrid là nơi tập trung các thiết bị đóng cắt, bảo vệ và phân phối năng lượng giữa tấm pin, biến tần, pin lưu trữ, điện lưới và tải tiêu thụ. Một tủ được thiết kế đúng không chỉ có ATS hoặc contactor mà còn cần aptomat DC, aptomat AC, thiết bị chống sét lan truyền, cầu chì phù hợp, thanh tiếp địa và nhãn cảnh báo rõ ràng.

Với hộ gia đình, cách triển khai phổ biến là chia tải thành hai nhóm. Nhóm tải thường gồm bình nước nóng, bếp điện, điều hòa công suất lớn hoặc máy bơm có thể sử dụng điện lưới. Nhóm tải ưu tiên gồm đèn, tủ lạnh, modem, camera, máy tính và một số ổ cắm cần duy trì. Khi mất điện, ATS hoặc cặp contactor chỉ chuyển nhóm tải ưu tiên sang biến tần.

Với trang trại, tải ưu tiên có thể là hệ thống camera, bộ điều khiển tưới, quạt thông gió và bơm tuần hoàn. Tuy nhiên, động cơ bơm thường có dòng khởi động cao. Nếu đưa toàn bộ bơm vào đầu ra dự phòng mà không tính toán, biến tần có thể báo quá tải. Khi đó cần dùng bộ khởi động mềm, biến tần điều khiển động cơ hoặc lập trình cho bơm khởi động theo từng bước.

Nhà xưởng thường có tải ba pha, máy nén khí, máy hàn và động cơ công suất lớn. Với nhóm này, contactor 2NO2NC có thể không đủ số cực hoặc không phù hợp với dòng cắt. Cần dùng thiết bị chuyển nguồn có cấu hình đúng cho ba pha, kiểm tra sơ đồ trung tính và phối hợp với tủ phân phối hiện hữu. Không nên áp dụng nguyên xi sơ đồ của hộ gia đình cho nhà xưởng.

So sánh hệ hybrid và hòa lưới khi dùng ATS

Hệ hòa lưới có cấu trúc đơn giản hơn. Tấm pin cấp điện cho biến tần, biến tần đồng bộ với lưới rồi phân phối đến tải. Khi lưới mất, biến tần dừng phát để chống phát ngược. Trong cấu hình này, ATS thường không tạo ra lợi ích lớn nếu không có thêm máy phát hoặc nguồn dự phòng độc lập.

Hệ hybrid có biến tần hỗ trợ đầu ra dự phòng và pin lưu trữ. Khi mất lưới, hệ thống vẫn có thể cấp điện cho một nhóm tải riêng. ATS hoặc contactor giúp tách và chuyển nguồn, đặc biệt khi công trình cần kết hợp điện lưới với máy phát. Hệ hybrid có nhiều thiết bị hơn, yêu cầu cài đặt và bảo trì chặt chẽ hơn nhưng phù hợp với nơi thường xuyên mất điện hoặc có tải cần hoạt động liên tục.

Có nên lắp ATS hoặc contactor 2NO2NC cho điện mặt trời?

Việc lựa chọn phụ thuộc vào mục tiêu vận hành, không chỉ dựa trên công suất tấm pin. Nếu công trình dùng hệ hòa lưới và không cần điện khi mất lưới, có thể không cần ATS. Nếu hệ thống có biến tần hybrid, pin lưu trữ và nhóm tải ưu tiên, một cơ cấu chuyển nguồn sẽ giúp sơ đồ vận hành rõ ràng và an toàn hơn.

ATS phù hợp khi người dùng muốn tự động hóa cao, có nhiều nguồn và cần giảm thao tác thủ công. Thiết bị này thường thích hợp cho nhà xưởng, văn phòng, trang trại hoặc nhà ở có máy phát. Contactor 2NO2NC phù hợp khi tủ điện được thiết kế riêng, dòng tải vừa phải và cần thêm tiếp điểm phụ để liên động, báo trạng thái hoặc điều khiển theo tín hiệu từ biến tần.

Tuy nhiên, không nên chọn contactor chỉ vì thiết bị có dòng định mức lớn trên nhãn. Cần xét dòng làm việc liên tục, dòng khởi động, loại tải, số cực, điện áp cuộn hút, tần suất đóng cắt và khả năng chịu ngắn mạch của toàn bộ tủ. Với tải động cơ hoặc tải có tính cảm cao, contactor phải được chọn theo đúng cấp sử dụng.

Trong công trình dân dụng nhỏ, giải pháp đơn giản và dễ bảo trì thường đáng ưu tiên hơn mạch điều khiển quá phức tạp. Ngược lại, tại nơi có thiết bị quan trọng, việc đầu tư cho ATS, bảo vệ nguồn và giám sát từ xa có thể giúp hạn chế thời gian gián đoạn và giảm rủi ro vận hành.

Tối ưu hiệu suất hệ điện mặt trời và bảo trì chuyển nguồn

Hiệu suất hệ điện mặt trời không chỉ phụ thuộc vào tấm pin. Tổn hao còn phát sinh ở dây dẫn DC, đầu nối, biến tần, contactor, aptomat, pin lưu trữ và đường dây AC. Vì vậy, cần chọn tiết diện dây đúng dòng điện, hạn chế đường dây quá dài, siết đầu cốt đúng lực và kiểm tra điểm phát nhiệt bằng camera nhiệt trong các đợt bảo trì.

Nên bố trí tải ưu tiên theo công suất và thời gian sử dụng. Chẳng hạn, một hộ gia đình có thể giữ tủ lạnh, đèn, modem và camera hoạt động, nhưng tạm ngắt bình nước nóng và bếp điện khi mất lưới. Cách phân tải này giúp pin lưu trữ duy trì lâu hơn, biến tần ít chịu quá tải và ATS chuyển nguồn ổn định hơn.

FAQ về năng lượng mặt trời, ATS và contactor

ATS có thay thế được biến tần hybrid không?

Không. ATS chỉ chuyển mạch giữa các nguồn điện. Biến tần hybrid mới là thiết bị quản lý điện từ tấm pin, điện lưới và pin lưu trữ, đồng thời tạo đầu ra dự phòng khi được hỗ trợ.

Contactor 2NO2NC có dùng cho mọi hệ điện mặt trời không?

Không. Thiết bị phải phù hợp với điện áp, dòng tải, số pha, loại tải và sơ đồ điều khiển. Với hệ ba pha hoặc tải động cơ lớn, cần tính toán lại số cực và cấp sử dụng.

Hệ hòa lưới có cần pin lưu trữ và ATS không?

Không bắt buộc. Hệ hòa lưới tiêu chuẩn thường dừng khi mất điện. Pin lưu trữ và ATS chỉ cần khi công trình muốn có nguồn dự phòng hoặc kết hợp thêm máy phát.

Vì sao đã có pin lưu trữ nhưng tải vẫn mất điện?

Có thể tải chưa được đưa vào đầu ra dự phòng, ATS chưa chuyển đúng nguồn, pin bị giới hạn xả, biến tần quá tải hoặc cài đặt chống phát ngược chưa phù hợp. Cần kiểm tra toàn bộ tủ điện hybrid thay vì chỉ kiểm tra pin.

Ai nên kiểm tra tủ chuyển nguồn?

Việc kiểm tra nên do kỹ thuật viên điện có kinh nghiệm về điện mặt trời thực hiện. Đặc biệt với hệ ba pha, máy phát hoặc nhà xưởng, thao tác sai có thể gây chập nguồn và ảnh hưởng đến an toàn con người.

Kết luận về ATS trong hệ năng lượng mặt trời

ATS và contactor 2NO2NC giữ vai trò kết nối, cô lập và chuyển đổi nguồn trong những hệ năng lượng mặt trời có điện lưới, biến tần hybrid, pin lưu trữ hoặc máy phát. ATS phù hợp với nhu cầu tự động hóa và nhiều nguồn; contactor 2NO2NC phù hợp với tủ điện hybrid được thiết kế tùy biến, có liên động đầy đủ. Thiết bị chỉ phát huy hiệu quả khi được chọn đúng dòng, đúng số cực và phối hợp với tấm pin, biến tần, pin lưu trữ cùng hệ bảo vệ. Với hộ gia đình, trang trại và nhà xưởng tại Việt Nam, quyết định lắp đặt nên dựa trên yêu cầu duy trì tải, đặc điểm mất điện và khả năng bảo trì thực tế.

Câu hỏi thường gặp

Hệ thống điện năng lượng mặt trời gồm những gì?

Một hệ cơ bản gồm tấm pin, biến tần, tủ điện và có thể có pin lưu trữ nếu cần dùng điện ban đêm.

Có nên dùng pin lưu trữ không?

Phù hợp nếu khu vực hay mất điện hoặc cần dùng điện ban đêm, nhưng chi phí cao hơn.

Pin mặt trời có bị giảm hiệu suất theo thời gian không?

Có, trung bình giảm khoảng 0.3–0.5% mỗi năm, nhưng vẫn hoạt động tốt sau 20–25 năm.
